冷電漿在材料處理上的應用：表面改質的三大製程與優勢 |

想提升塑膠、半導體或生醫材料的黏著度與親水性？本文深入探討冷大氣電漿（Cold Atmospheric Plasma）在材料表面改質上的四大核心製程（活化、接枝、清洗、蝕刻）與綠色製程優勢，助您精準調整材料特性，提升產品競爭力！

在現代製造業與高科技產業中，材料的表面特性是產品成敗的關鍵。不論是為了讓油墨附著在塑膠瓶身、提高生醫感測器的親水性，或是確保半導體元件的超高潔淨度，「如何精準調整材料表面」一直是工程師們努力克服的挑戰。

冷大氣電漿（Cold Atmospheric Plasma, CAP）技術的出現，完美解決了傳統化學溶劑處理成本高昂、環境負擔的痛點。它能以高效、環保且極度穩定的方式，為材料進行表面改質（Surface Modification）。

冷大氣電漿表面改質三大核心製程

冷大氣電漿能在不傷及材料內部結構與本體特性的前提下，僅對材料最外層的原子級表面進行精準改造。在工業製程上的主要應用有以下三種：

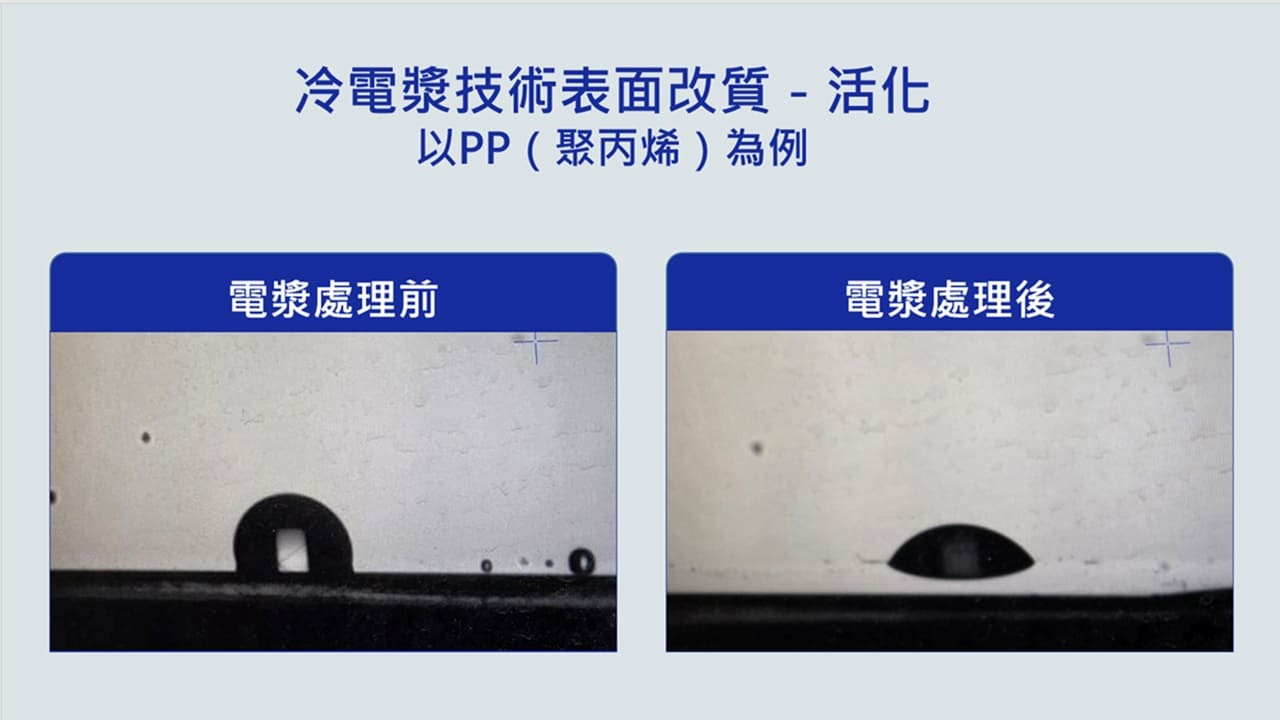

在不改變材料本體與內部強度的前提下，進行分子級的「表面微整形」。透過電漿活性物質打破表面分子鍵，引入含氧官能基如羧基（-COOH）或羥基（-OH），藉此大幅降低水接觸角，將原先不易沾水的「疏水表面」轉化為極佳的「親水表面」；亦可引入矽或氟元素，讓材料表面具備極佳的疏水與防沾防污特性。

應用實例：極大化提升材料在塗漆、黏合、印刷及複合材料貼合時的黏著強度，解決日常製造中常見的掉漆或脫膠痛點。

透過物理碰撞（如氬氣電漿）直接擊碎污垢分子，或是透過化學氧化反應（如氧氣電漿），非接觸式且極高效率地清除表面殘留的有機污染物、油脂、灰塵或氧化物。

應用實例：電漿除污/殺菌（Decontamination / Sterilization）即為針對真菌、細菌等生物製劑清洗的應用，目前於高經濟作物（如草莓或生鮮蔬菜）的保存上亦有應用實例。

又稱「乾式蝕刻」，電漿活性分子與材料表面反應，將其轉化為揮發性化合物移除，或以高能離子物理轟擊打破分子鍵。

應用實例：能精準調控、降低或增加表面的粗糙度，為後續製程鋪路

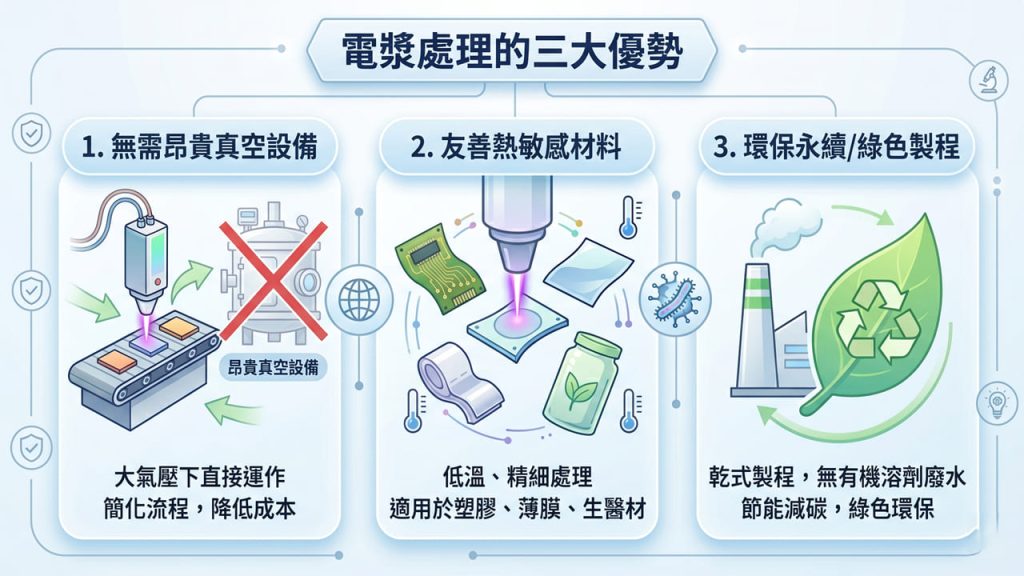

省去了大體積真空艙與抽氣泵浦的成本與等待時間，容易直接整合至既有的輸送帶或捲對捲（Roll-to-Roll）自動化生產線。

冷大氣電漿的反應主體接近室溫。這種低溫特性使其成為加工工程塑膠、生醫材料、食品包裝及柔性電子器件的完美首選。

不須任何化學溶劑或產生任何有毒廢液，可實現零汙染的綠色製程。

冷大氣電漿技術不僅帶來了高效率與卓越的製程穩定性，更引領著現代製造業走向低碳、節能與環保的新時代。無論您的產業是尖端半導體、柔性顯示器，還是民生、醫療器材，冷大氣電漿表面改質技術都將是您提升產品競爭力的關鍵之鑰！
